Поверка трансформатора тока ТПК-10 в Липецке
Назначение: для передачи сигнала измерительной информации измерительным приборам и для использования в цепях защиты и управления, для применения в комплектных распределительных устройствах (КРУ) в сетях напряжением 10 кВ переменного тока промышленной частоты.
23.08.2013 заменен на 22944-13 Взамен № 22944-02
Поверка трансформатора тока ТПК-10

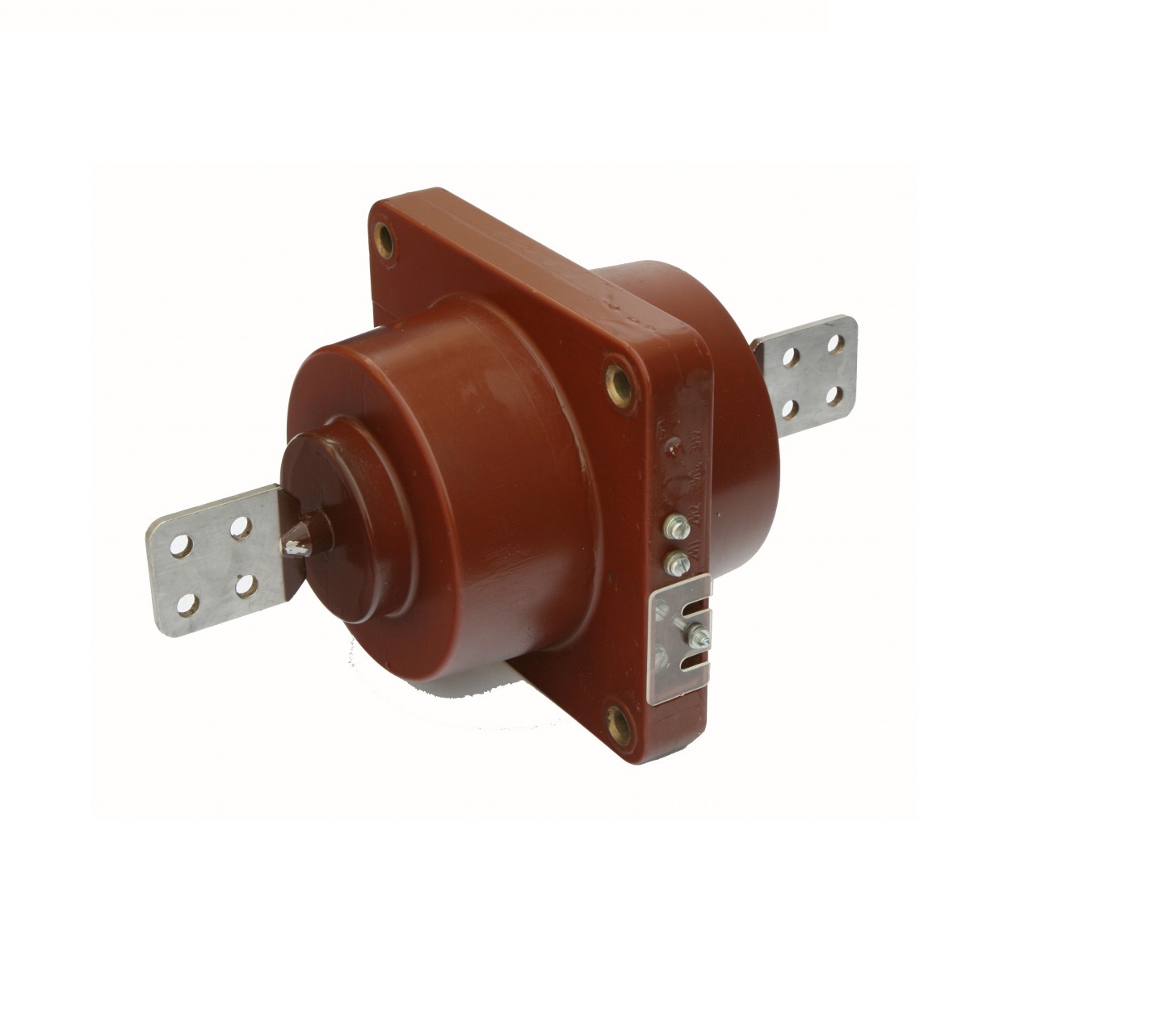

Трансформатор является электромагнитным устройством, изготавливается в проходном исполнении. Корпус трансформатора литой, выполнен из эпоксидного компаунда. Эпоксидное литье выполняет одновременно функции изолятора и несущей конструкции. Трансформатор имеет два или три витых ленточных магнитопровода с вторичными обмотками для измерений и защиты. Первичная обмотка трансформатора — одновитковая или многовитковая, выводы расположены с обоих торцов трансформатора. Трансформатор не имеет заземляющего зажима. Трансформатор должен крепиться к элементам заземленной конструкции изделий потребителя. Рабочее положение трансформаторов в пространстве — произвольное.
Поверку трансформаторов производят в соответствии с ГОСТ 8.217-2003 «Трансформаторы тока. Методика поверки».
Межповерочный интервал —4 года.
НОРМАТИВНЫЕ ДОКУМЕНТЫ
- ГОСТ 7746-2001 «Трансформаторы тока. Общие технические условия», ГОСТ 8.217-2003 «Трансформаторы тока. Методика поверки».
- ТУ 3414-014-05755476-2002 «Трансформатор тока ТПК-10».
