Поверка трансформатора напряжения 4MT32 XD в Липецке
Трансформаторы напряжения 4MT32 XD (далее — трансформаторы) предназначены для передачи сигнала измерительной информации измерительным приборам и (или) устройствам защиты, автоматики, сигнализации и управления в составе распределительных устройств (РУ) класса напряжения 6 кВ. Поверка трансформатора напряжения 4MT32 XD проходит в аккредитованной лаборатории РЦСМ и занимает от 1 до 5 дней.
Описание и поверка трансформатора напряжения 4MT32 XD
Принцип действия трансформатора основан на преобразовании посредством электромагнитной индукции переменного тока одного напряжения в переменный ток другого напряжения при неизменной частоте и без существенных потерь мощности. Трансформатор относится к классу масштабных измерительных преобразователей электрических величин.

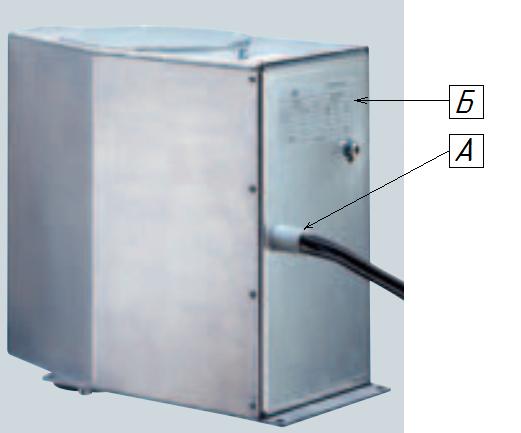

Трансформаторы с литой изоляцией из эпоксидного компаунда выполнены в металлических корпусах. Трансформаторы имеют вторичную обмотку для измерения.
Поверка осуществляется по документу ГОСТ 8.216-2011 «ГСИ. Трансформаторы напряжения. Методика поверки».
Основные средства поверки:
- Эталон 2-го разряда по ГОСТ Р 8.746-2011;
- Прибор сравнения КНТ-05 (регистрационный номер в Федеральном информационном фонде 37854-08
- Магазин нагрузок МР 3025 (регистрационный номер в Федеральном информационном фонде 22808-07).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на крышку клеммной коробки или на свидетельство о поверке.
