Поверка осциллографа АКИП-4126/1-X в Липецке

Осциллографы цифровые запоминающие АКИП-4126/1-Х, АКИП-4126/2-Х, АКИП-4126/3-Х, АКИП-4126/4-Х, АКИП-4126/1А-Х, АКИП-4126/2А-Х, АКИП-4126/3А-Х, АКИП-4126/4А-Х (далее — осциллографы) предназначены для исследования формы и измерения амплитудных и временных параметров электрических сигналов. Поверка осциллографа АКИП-4126/1-X осуществляется в аккредитованной лаборатории РЦСМ и занимает от 1 до 5 дней.

Поверка осциллографа АКИП-4126/1-X

Принцип действия осциллографов основан на высокоскоростном аналого-цифровом преобразовании входного сигнала, цифровой обработке его с помощью микропроцессора и записи в память. В результате обработки сигнала выделяется его часть, отображаемая на экране.

Осциллографы обеспечивают визуальное наблюдение, автоматическую установку размеров изображения, цифровое запоминание, цифровое или курсорное измерение амплитудных и временных параметров электрических сигналов. Каждый канал осциллографов осуществляет независимую цифровую обработку и запоминание сигналов. Также осциллографы позволяют проводить математическую обработку сигналов.

Приборы обеспечивают управление всеми режимами работы и параметрами как вручную, так и дистанционно от внешнего компьютера.

Для связи с внешними устройствами имеются интерфейсы USB, LAN. Опционально осциллографы обеспечивают следующие дополнительные возможности: функциональный генератор, 8-ми канальный логический анализатор, декодирование протоколов, измерение мощности и анализ показателей качества электрической энергии.

Приборы оснащены системой быстрой справки.

Осциллографы выпускаются в восьми модификациях АКИП-4126/1-Х, АКИП-4126/2-Х, АКИП-4126/3 -X, АКИП-4126/4-Х, АКИП-4126/1А-Х, АКИП-4126/2А-Х, АКИП-4126/3А-Х, АКИП-4126/4А-Х, отличающихся количеством входных каналов и полосой пропускания.

Основные узлы осциллографов: аттенюатор, блок нормализации сигналов, АЦП, ЦАП, микропроцессор, устройство управления, запоминающее устройство, усилитель, схема синхронизации, генератор развертки, блок питания, клавиатура, цветной ЖКИ.

Конструктивно осциллографы выполнены в виде компактного моноблока настольного исполнения.

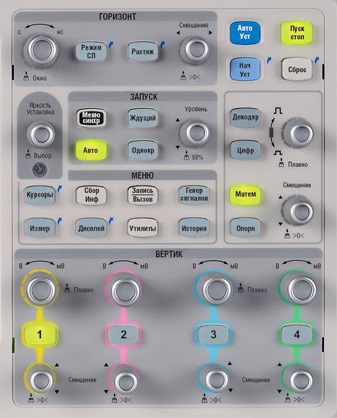

На передней панели приборов расположен ЖКИ, клавиатура, входы аналоговых каналов, входы логического анализатора, разъем интерфейса USB (Host), выход компенсатора пробника, выход функционального генератора.

На задней панели расположены выход допускового контроля, вход внешней синхронизации, разъемы интерфейсов USB (Device) и LAN, гнездо для замка Кенсингтон, вентилятор обдува, разъем сети питания.

Приборы оснащены складывающейся ручкой для переноски.

Для предотвращения несанкционированного доступа приборы имеют закрепительные клейма (наклейки), закрывающие головки винтов крепления корпуса.

Программное обеспечение

Осциллографы имеют встроенное программное обеспечение (ПО).

Встроенное ПО (микропрограмма) реализовано аппаратно и является метрологически значимым. Метрологические характеристики приборов нормированы с учетом влияния встроенного ПО. Микропрограмма заносится в программируемое постоянное запоминающее устройство (ППЗУ) приборов предприятием-изготовителем и недоступна для потребителя.
