Гигрометры ИВА-8 предназначены для измерения температуры точки инея воздуха, азота, инертных и других неагрессивных газов.

Поверка гигрометра ИВА-8

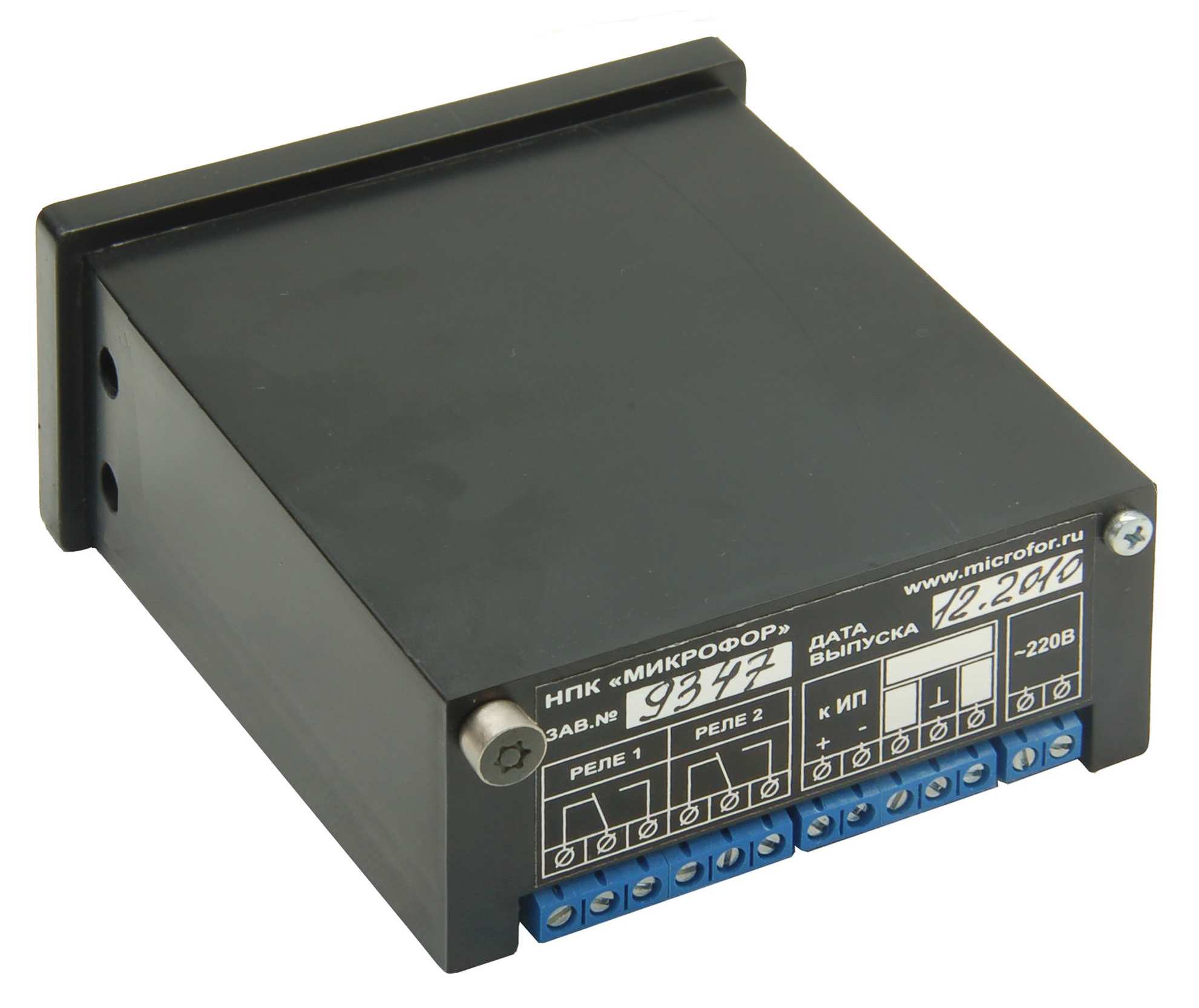

Гигрометры представляют собой автоматические цифровые приборы непрерывного действия. Гигрометр состоит из блока индикации и измерительных преобразователей. Измерительные преобразователи подключаются к блоку индикации трехпроводным кабелем. По кабелю осуществляется питание измерительных преобразователей и обмен данными по протоколу ModBus.

Каждый измерительный преобразователь, подключаемый к блоку индикации, имеет свой индивидуальный сетевой номер. Гигрометр может иметь до 2-х измерительных каналов, каждый из которых может включать измерительный преобразователь температуры точки инея ДТР-СМ и измерительный преобразователь давления.

Измерение температуры точки инея осуществляется сорбционно-емкостным чувствительным элементом, работа которого основана на зависимости диэлектрической проницаемости влагочувствительного слоя из оксидов алюминия и кремния от влажности анализируемой среды. Чувствительный элемент представляет собой диэлектрическую подложку с двумя планарными электродами, поверх которых находятся влагочувствительный и влагопроницаемый электропроводящий слои, образуя структуру из двух последовательно включенных конденсаторов. На обратной стороне подложки размещен термометр сопротивления из платины, предназначенный для поддержания постоянной температуры чувствительного элемента.

Чувствительный элемент установлен в цилиндрический корпус измерительного преобразователя и закрыт колпачком, обеспечивающим его защиту от механических повреждений, свободный доступ анализируемой среды и стабилизацию теплового режима.

В корпусе преобразователя располагается схема обработки и выдачи сигналов, выполненная на основе микроконтроллера и осуществляющая следующие функции:

измерение емкости чувствительного элемента влажности;
вычисление значения температуры точки инея;
измерение сопротивления платинового термометра сопротивления;
вычисление значения температуры чувствительного элемента;
управление нагревом платинового термометра сопротивления для поддержания постоянной температуры чувствительного элемента;
хранение градуировочной характеристики преобразователя;
взаимодействие с внешними устройствами по протоколу ModBus.

Блок индикации выполнен на основе микроконтроллера и осуществляет следующие функции:

опрос до 2-х измерительных преобразователей температуры точки инея и до 2-х измерительных преобразователей давления;
вычисление значений молярной доли влаги;
приведение влагосодержания газа к нормальному давлению;
индикация измеренных значении на светодиодном дисплее;
управление релейными выходами;
формирование токовых выходных сигналов;
поддержка цифрового выхода RS-232 или RS-485 (протокол ModBus).

Конструкция гигрометров ИВА-8 не имеет предусмотренных мест для установки пломб.

Программное обеспечение

В комплекте с гигрометрами ИВА-8, оборудованными цифровым выходом, поставляется программный комплекс SensNet, предназначенный для считывания, визуализации и хранения информации, получаемой с гигрометров. Комплекс состоит из программы SensNet Server, осуществляющей считывание с гигрометров данных и программы SensNet Client, предназначенной для визуализации и хранения результатов, полученных программой SensNet Server.

Программное обеспечение не влияет на метрологические характеристики гигрометров. Уровень защиты программного обеспечения «низкий» в соответствии с Р50.2.077-2014.

Таблица 1 — Идентификационные данные программного обеспечения

Идентификационные данные (признаки)	Значение
Наименование ПО	SensNet Server SensNet Client
Идентификационное наименование ПО	ЦАРЯ.2770.000-2 ЦАРЯ.2770.000-3
Номер версии (идентификационный номер) ПО	2.97 2.97
Цифровой идентификатор ПО	0x69215D6B5F7A1AF1DF74D3C11B22F30BAE9 C1848F3AA5F572E19DE2F7F18B6F2 0x122A8B9F5E124C0222130C8F34AAC9546D80 D9EB9ABF A1EFE0DACB63A8B1FF01
Алгоритм вычисления цифрового идентификатора	по ГОСТ Р 34.11-2012

Таблица 2 — Метрологические характеристики

Наименование характеристики	Значение
Диапазон измерений температуры точки инея, °С	от -80 до -20
Пределы допускаемой абсолютной погрешности измерений температуры точки инея, °С	±2

Поверка осуществляется в соответствии с документом ЦАРЯ.2872.002 РЭ Гигрометры ИВА-8, Руководство по эксплуатации, раздел 3, Методика поверки, согласованным ГЦИ СИ ФГУ «Менделеевский ЦСМ» (Центральное отделение) в январе 2011 г.

Основное поверочное оборудование:

генератор влажного газа образцовый «Полюс-1», диапазон температуры точки инея от минус 100 °С до 0 °С;
термометр сопротивления платиновый вибропрочный эталонный ПТСВ 2-го разряда, границы допускаемой погрешности при доверительной вероятности 0,95 ±0,02 °С;
измеритель температуры двухканальный прецизионный МИТ 2.05, пределы допускаемой основной абсолютной погрешности измерений температуры ±(0,004+10-5 |t|) °С;
модуль давления эталонный Метран 518, пределы допускаемой основной приведенной погрешности измерений ±0,03%.
индикатор расхода газа пузырьковый ИРГП в соответствии с ДДИ 1. 550. 069 ТО, диапазон измерений 0,1-2 л/мин;
баллон газовый ГОСТ 9731-79;
азот технический или воздух сжатый ГОСТ 9293-74, ГОСТ 24484-80, ГОСТ 17433-80;

Примечание — При поверке допускается применять другие средства поверки, не уступающие по техническим и метрологическим характеристикам средствам, указанным в таблице11.

Сведения о методиках (методах) измерений

ЦАРЯ.2872.002 РЭ Гигрометр ИВА-8. Руководство по эксплуатации

Нормативные документы, устанавливающие требования к гигрометрам ИВА-8:

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
