Поверка денситометра ДП 5004 в Липецке
Назначение: для измерения визуальной диффузионной оптической плотности почернения рентгенографической плёнки.
Поверка денситометр ДП 5004
Принцип действия денситометров основан на преобразовании светового потока, прошедшего через рентгеновский снимок в цифровой код, поступающий на микропроцессор.

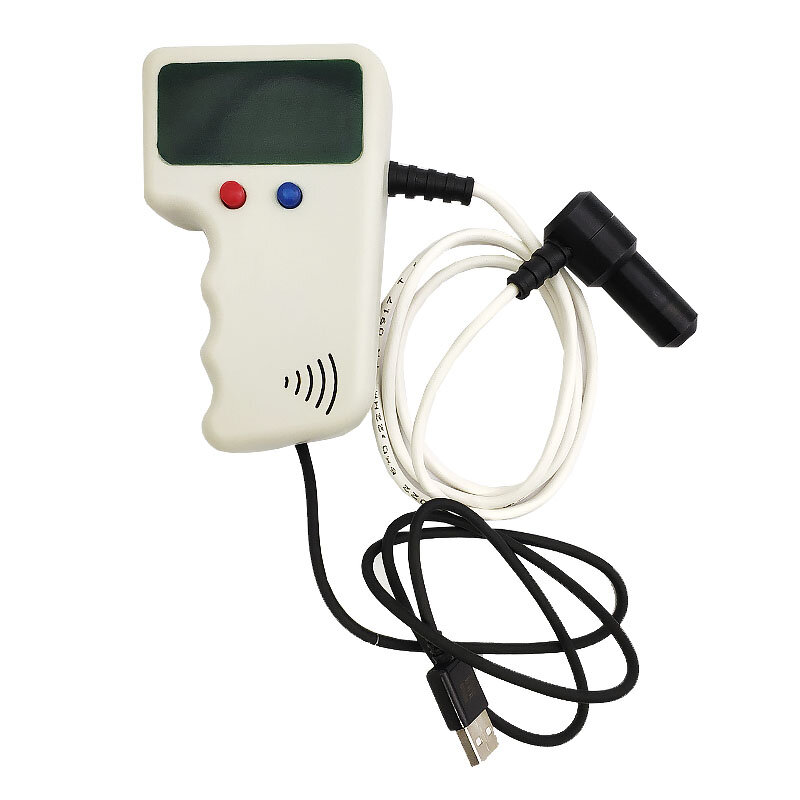

Денситометры состоят из измерительного щупа, индикаторного устройства и сетевого адаптера. Измерительный щуп и индикаторное устройство соединены неразъемным кабелем. В измерительном щупе помещён специальный оптоэлектронный преобразователь. В индикаторном устройстве размещены микропроцессор и 4-х разрядный цифровой индикатор. Питание денситометра осуществляется через сетевой адаптер.
Световой поток, прошедший через рентгеновский снимок, поступает на матрицу светоприемника в оптоэлектронном преобразователе, который преобразует световой поток в цифровой код, поступающий на микропроцессор. Оптическая плотность почернения D вычисляется как десятичный логарифм отношения падающего светового потока Ф0 к прошедшему через пленку Ф:
Обнуление прибора по световому потоку Ф0 происходит при нажатии кнопки установки нуля (красная кнопка на индикаторном устройстве). Оптическая плотность вычисляется микропроцессором и её значение высвечивается на цифровом 4-х разрядном индикаторе.
Поверка осуществляется по документу МП 070-4501-001-2018 «Денситометр цифровой портативный ДП 5004. Методика поверки», утвержденному ФБУ «УРАЛТЕСТ» 19 января 2018 г.
Основные средства поверки:
- Государственный рабочий эталон единицы оптической плотности материалов в проходящем свете по ГОСТ 8.588-2006 (набор мер оптической плотности ИНМОП-6, регистрационный номер 51138-12).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
- ГОСТ 8.588-2006 ГСИ. Государственная поверочная схема для средств измерений оптической плотности материалов
- ТУ 33.20.65-011-93074793-2017 Денситометр цифровой портативный ДП 5400. Технические условия
